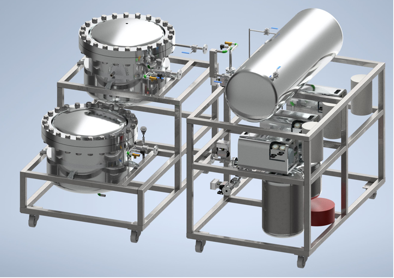

Celé extrakčné zariadenie je vyrobené z antikorovej ocele s označením AISI 316L a AISI 304. AISI 316L je použitá na všetkých komponentoch, ktoré sú v kontakte s extraktom a surovinou. Jedná sa o austenitickú kyselinovzdornú chróm nikel molybdénovú oceľ, s obsahom uhlíka do 0,03 %, vysokoodolná proti kyselinám a korózii, s miernym sklonom k jamkovej korózii v roztokoch s obsahom chlóru. Oceľ je veľmi dobre zvárateľná, bez potreby dodatočnej tepelnej úpravy po zváraní, s vysokou odolnosťou proti medzi kryštalickej korózii, leštiteľná až do zrkadlového lesku a mimoriadne dobre tvárna (ohýbanie, zakružovanie, hlboké ťahanie, lisovanie a pod.). Je vhodná do potravinárskeho a farmaceutického priemyslu.

Krátky popis činnosti zariadenia

Pred samotnou extrakciou je potrebné pripraviť surovinu. Je potrebné dosiahnuť vhodnú vlhkosť (sušenie)a vhodnú veľkosť / frakciu (mletie). Pripravená surovina je vložená do uzatvoreného koša. Kôš obsahuje filter s veľkosťou mriežky 40 μm, ktorý zamedzí preniknutiu pevných častíc do extraktu. Naplnený uzatvorený kôš je vložený do extrakčnej nádoby. Následne sú uzatvorené extrakčná a destilačná nádoba.

Začiatkom vlastného procesu je vákuovanie systému Extraktor – Destilátor. Následne je surovina v Extraktore zaliata rozpúšťadlom, čím sa spustí proces extrakcie. V závislosti od vstupnej suroviny je ponechaný čas na rozpustenie účinných látok (receptúra pre extrahovanie konkrétneho biologického materiálu).

Po uplynutí času je nasýtený roztok rozpúšťadla s účinnými látkami preliaty do Destilátora, kde sa spustí proces oddeľovania extraktu od rozpúšťadla. Výpary rozpúšťadla sú po regenerácii privádzané do nádrže na rozpúšťadlo, kde sa okamžite menia na kvapalinu. Dostatočne veľká rezerva rozpúšťadla a pokročilá konštrukcia zariadenia umožňujú extrakciu, destiláciu a premenu rozpúšťadla na kvapalinu v rovnakom čase, čo je jeden z dôvodov skrátenia extrakčného procesu. Rozpúšťadlo je v uzatvorenom systéme, takže sa neustále regeneruje v regeneračných jednotkách. Po nastavenom počte extrakcií podľa receptúry a zvolenom počte výmen vstupnej suroviny prebieha finálna destilácia. Po ukončení finálnej destilácie je možné extrakt vybrať zo zariadenia. Tepelná batéria presne riadi teploty, tlaky a všetky procesy v zariadení, čím sa dosahuje vysoká efektivita extrakcie, podstatne skrátený extrakčný proces a nízka spotreba energie.

Riadenie procesu extrakcie

• Automatický režim – vhodný pre spúšťanie pripravených receptúr pre jednotlivé byliny a ich variácie
• Poloautomatický režim – vhodný pre vývojové, prípadne výskumné účely

K riadiacemu systému je možné okrem dotykovej obrazovky pristupovať cez viacero rozhraní:

• LAN
• Wifi
• 4G / 5G mobilná sieť
